Questão de Engenharia Elétrica — Máquinas Elétricas — CESGRANRIO 2007

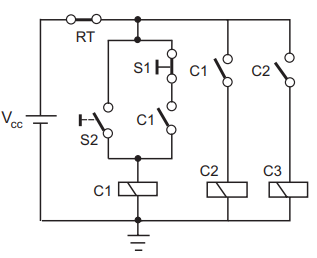

A figura acima apresenta o diagrama elétrico de controle para o acionamento de três máquinas trifásicas, comandadas pelos contatores C1, C2 e C3. As chaves S1 e S2 são do tipo sem retenção. A ação de acionar uma chave significa apertá-la e soltá-la em seguida. Suponha, inicialmente, que os contatores estejam desenergizados e que o operador então aciona a chave S2. Após uma hora, o operador retorna ao quadro de comando e aciona a chave S1. Considerando o funcionamento do sistema em condições normais, após o transitório, o(s):

1. Acontator C1 estará desenergizado, mas C2 e C3 estarão energizados.
2. Bcontatores C1 e C2 estarão desenergizados, mas C3 estará energizado.
3. Ccontatores C2 e C3 estarão desenergizados, mas C1 estará energizado.
4. Dtrês contatores estarão energizados.
5. Etrês contatores estarão desenergizados.
