Questão de Engenharia Elétrica — Análise de SEP — CESGRANRIO 2007

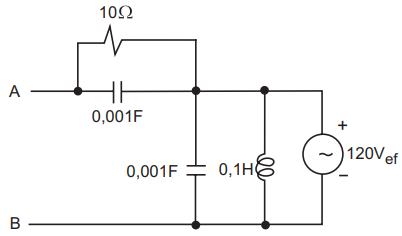

A figura acima mostra um circuito alimentado por uma fonte de tensão senoidal com freqüência Hz. A tensão Vth [V] e a impedância Zth do circuito equivalente de Thevenin, entre os pontos A e B, respectivamente, são:

1. A120,00 e 2,00 - j 10,60
2. B120,00 e 2,00 - j 4,00
3. C82,50 e 2,00 - j 10,60
4. D72,40 - j 13,50 e 0,75 - j 2,70
5. E47,50 + j 13,60 e 0,39 - j 0,11
