Questão de Engenharia Mecânica — Manutenção Mecânica — CESGRANRIO 2008
Engenharia MecânicaManutenção Mecânica
- Código
- cg028139
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2008
- Nível
- Superior
- Cargo
- BR Distribuidora - Profissional Júnior - Engenharia Mecânica

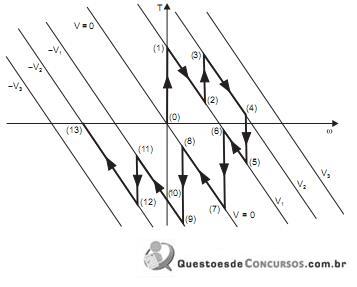

Considere o enunciado a seguir para responder à questão.Um motor de corrente contínua com ímã permanente, cuja tensão de controle é alimentada através das escovas conectadas ao rotor, possui ganhos KV (Nm/V) e Kω (Nm/rad/s), correspondentes aos coeficientes angulares das curvas de desempenho (torque disponível x velocidade de rotação) mostradas no gráfico a seguir, para valores distintos da tensão de alimentação, com |V1| < |V2| < |V3|.
Quando uma máquina rotativa tem seu movimento comandado por este motor, indica-se, nas curvas de desempenho do gráfico acima, uma seqüência de comandos fornecidos para o motor, numerados de (0) até (13), onde as tensões foram definidas em função do comportamento desejado para a máquina. Nestas condições, a máquina está sendo
Quando uma máquina rotativa tem seu movimento comandado por este motor, indica-se, nas curvas de desempenho do gráfico acima, uma seqüência de comandos fornecidos para o motor, numerados de (0) até (13), onde as tensões foram definidas em função do comportamento desejado para a máquina. Nestas condições, a máquina está sendo- Afreada entre (0) e (4), e entre (10) e (13) com sua velocidade angular mantida.
- Bfreada entre (5) e (9), e entre (10) e (13), acelerada no sentido inicial.
- Cfreada entre (5) e (9), e entre (0) e (4), acelerada no sentido contrário ao inicial.
- Dacelerada em um determinado sentido entre (5) e (9), e entre (0) e (4) com sua velocidade angular invertida.
- Eacelerada em um determinado sentido entre (0) e (4), e entre (10) e (13) com sua velocidade angular invertida.
