Questão de Engenharia Mecânica — Mecânica dos Sólidos — CESGRANRIO 2008

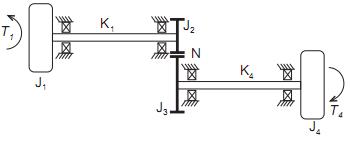

Considere o enunciado a seguir para responder à questão. Na figura abaixo é apresentado um par de eixos flexíveis acoplados por engrenagens (com relação de transmissão N), juntamente com os mancais de apoio e as inércias associadas às engrenagens e aos volantes conectados, respectivamente, na entrada e saída dos eixos. Indicam-se, também, as fontes de torque externas presentes neste sistema mecânico de rotação. Supõe-se, para fins de modelagem, que as engrenagens são rígidas e não existe deslizamento entre os seus dentes. Quantos graus de liberdade possui este sistema?

1. A1
2. B2
3. C3
4. D4
5. E5
