Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — CESGRANRIO 2009

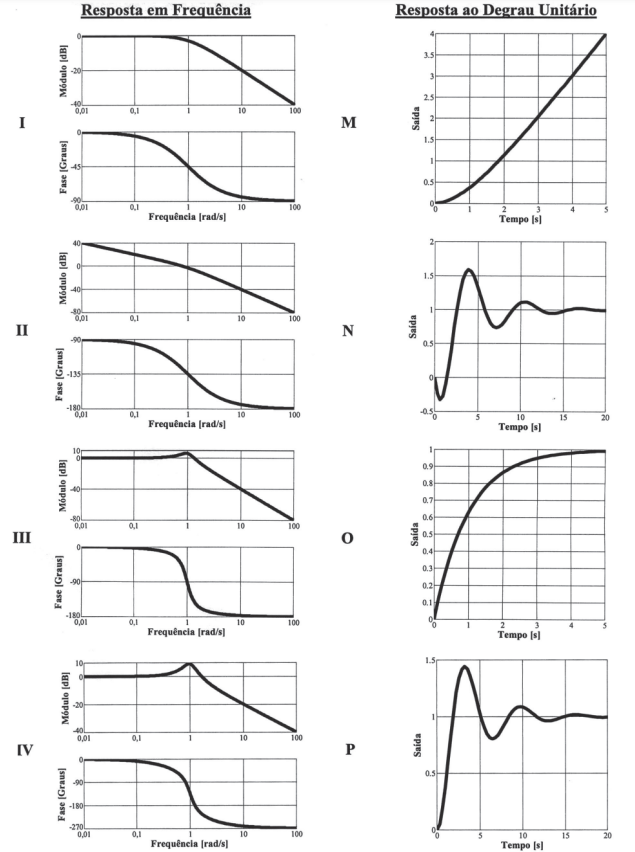

Nas figuras abaixo, mostram-se à esquerda diagramas de resposta em frequência e, à direita, gráficos de resposta ao degrau unitário referentes a quatro sistemas físicos.A associação correta da resposta em frequência com o correspondente gráfico de resposta ao degrau unitário é

1. AI – M ; II – N ; III – O ; IV – P
2. BI – M ; II – O ; III – P ; IV – N
3. CI – O ; II – M ; III – N ; IV – P
4. DI – O ; II – M ; III – P ; IV – N
5. EI – P ; II – N ; III – M ; IV – O
