Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — CESGRANRIO 2009

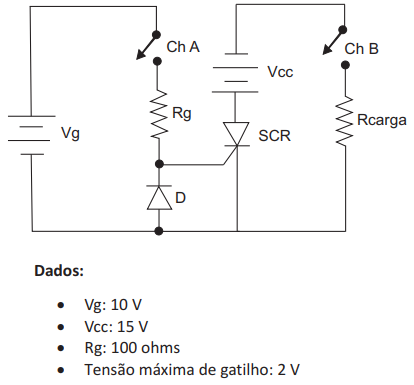

A figura acima apresenta um circuito elétrico que alimenta uma resistência de carga (Rcarga) por meio de um circuito de disparo. Inicialmente as duas chaves, Ch A e Ch B, estão abertas. Em um dado momento fecham-se as chaves por 1 minuto e, após esse tempo, as duas chaves são novamente abertas. Para que haja uma dissipação de energia de 50 J em Rcarga, após decorridos 2 minutos do fechamento das chaves, a intensidade máxima da corrente de gatilho, em mA, e a resistência Rcarga, em Ω, são, respectivamente,

1. A80 e 1080
2. B80 e 540
3. C80 e 270
4. D100 e 540
5. E100 e 270
