Questão de Engenharia Elétrica — Máquinas Elétricas — CESGRANRIO 2009

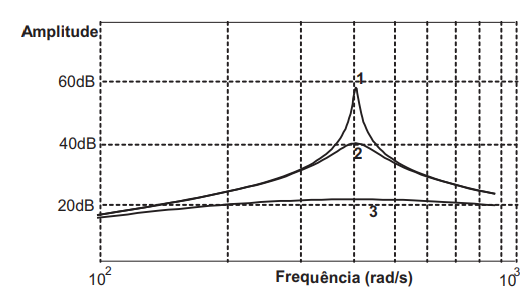

A figura acima mostra as curvas de módulo das impedâncias, em função da frequência, obtidas da associação em paralelo de um resistor, um indutor e um capacitor. O eixo de frequência está em escala logarítmica. O capacitor vale 100 F, e as curvas foram traçadas para três valores de resistência em ohms: 10, 100 e 1000. No traçado da curva no 1, o valor aproximado do indutor L, em H, e o valor do resistor R, em Ω,respectivamente, são

1. A0,06 e 10
2. B0,06 e 1000
3. C0,9 e 1000
4. D0,09 e 10
5. E0,09 e 1000
