Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — CESGRANRIO 2009
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- cg030051
- Banca
- CESGRANRIO
- Órgão
- Casa da Moeda
- Ano
- 2009
- Nível
- Superior
- Cargo
- Engenheiro Eletrônico

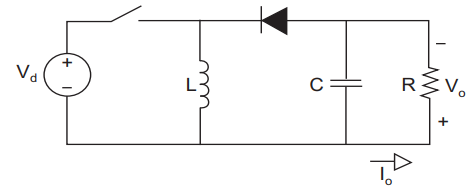

A figura acima ilustra um conversor DC-DC Buck-Boost que opera a 20 kHz, sendo L=75H. A capacitância C é suficientemente grande e a tensão de entrada Vd = 30 V. Se a tensão de saída Vo é 12 V e a potência consumida pela carga R é 12 W, o ciclo de trabalho (duty cycle) é- A0,18
- B0,20
- C0,25
- D0,29
- E0,30
