Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — CESGRANRIO 2009

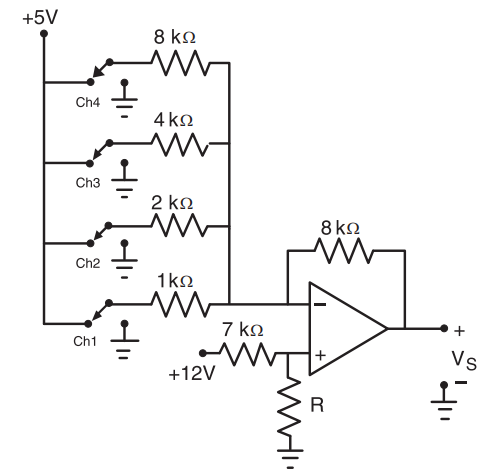

O circuito, na figura acima, representa um conversor D/A ajustável. As chaves Ch1 até Ch4 correspondem aos bits do sinal digital de entrada. Quando uma das chaves é posicionada em +5V, representa um bit lógico 1 e quando é posicionada em terra, representa um bit lógico 0. Para que o valor máximo da tensão de saída VS do conversor D/A seja 80V, a resistência R, em kΩ, deverá ser ajustada para

1. A2
2. B5
3. C8
4. D11
5. E14
