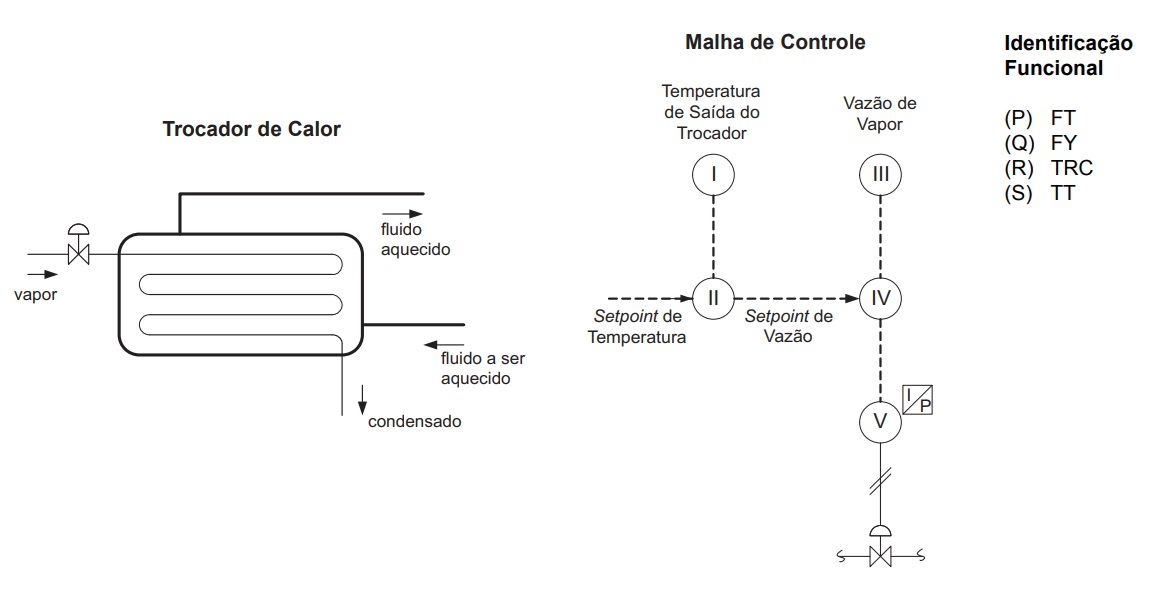

A figura acima apresenta o diagrama de um trocador de calor e sua correspondente malha de controle de temperatura. A associação correta entre os números dos instrumentos indicados na malha de controle e as letras da lista de identificação funcional, segundo a Norma ISA S 5.1, é:

1. AI - P, III- R, IV - Q, V - S
2. BI - P, III- S, IV - R, V - Q
3. CI - S, II - R, III - P, V - Q
4. DII- P, III- Q, IV - R, V- S
5. EII- Q, III- P, IV - R, V - S
