Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — CESGRANRIO 2009
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- cg030831
- Banca
- CESGRANRIO
- Órgão
- TERMORIO
- Ano
- 2009
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Engenharia Eletrônica

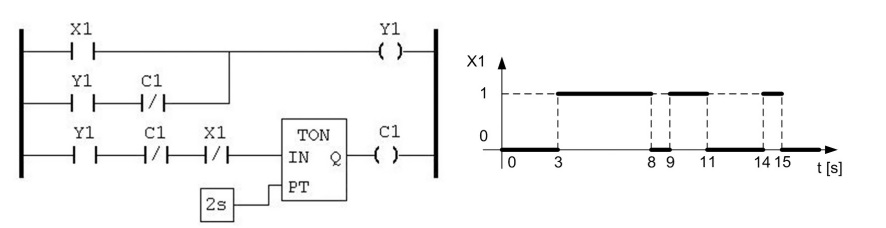

No programa LADDER da figura acima, X1, Y1 e C1 são variáveis booleanas e TON é um temporizador, com atraso no acionamento e com o tempo especificado em segundos. O gráfico apresenta a forma de onda da variável X1. Com base no intervalo do gráfico e considerando o temporizador inicialmente zerado, qual o tempo total, em segundos, em que a variável Y1 assume o valor lógico 1?- A8
- B11
- C13
- D15
- E17
