Questão de Engenharia Elétrica — Análise de SEP — CESGRANRIO 2009

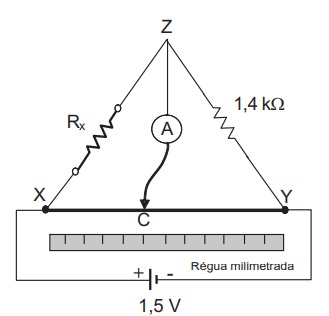

Deseja-se efetuar a medida de uma resistência desconhecida (Rx ), improvisando-se o processo mostrado na figura acima. Usa-se uma pilha de 1,5 V alimentando um pedaço de fio resistivo homogêneo de 50 cm esticado ao lado de uma régua milimetrada (segmento XY). Um cursor C mantém contato com o fio resistivo e o amperímetro A indica a presença de corrente entre os pontos Z e C. O método consiste em deslocar o cursor sobre o fio resistivo até zerar a corrente no amperímetro. Feita a experiência, verificouse que a distância YC foi de 35 cm. O valor de Rx em é:

1. A150
2. B200
3. C300
4. D600
5. E700
