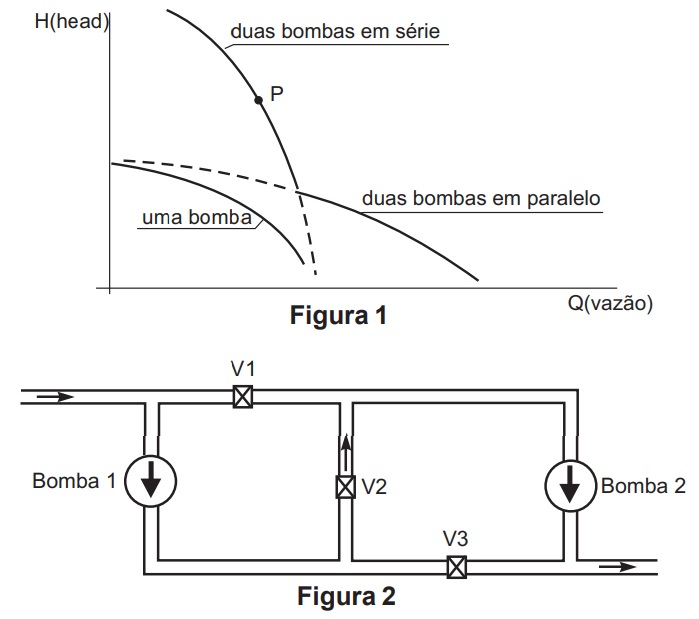

A Figura 1 mostra, esquematicamente, as curvas características referentes à combinação de duas bombas centrífugas (em série e em paralelo). A Figura 2 mostra uma possível configuração de instalação, onde podem ser realizadas as ligações em série e em paralelo das duas bombas.
O ponto de operação P, indicado na Figura 1, é atendido quando as válvulas V1, V2 e V3 estiverem, respectivamente,
O ponto de operação P, indicado na Figura 1, é atendido quando as válvulas V1, V2 e V3 estiverem, respectivamente,- Aaberta, fechada e fechada.
- Baberta, fechada e aberta.
- Cfechada, fechada e aberta.
- Dfechada, fechada e fechada.
- Efechada, aberta e fechada.
