Questão de Engenharia Mecânica — Mecânica dos Sólidos — CESGRANRIO 2010

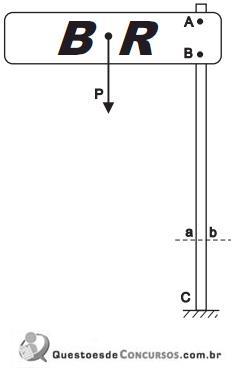

Considere o contexto abaixo para responder à questão.Uma placa de sinalização de peso P é fixada a uma coluna de seção transversal retangular através de dois parafusos, A e B, conforme ilustrado na figura. Considere a placa como um corpo rígido e a coluna como uma viga plana. O diagrama que melhor representa a distribuição das tensões normais atuantes na seção transversal a-b da viga é

1. A
2. B
3. C
4. D
5. E
