Questão de Engenharia Mecânica — Mecânica dos Sólidos — CESGRANRIO 2010
Engenharia MecânicaMecânica dos Sólidos
- Código
- cg032471
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Superior
- Cargo
- BR Distribuidora - Profissional Júnior - Engenharia Mecânica
Considere o contexto abaixo para responder à questão.

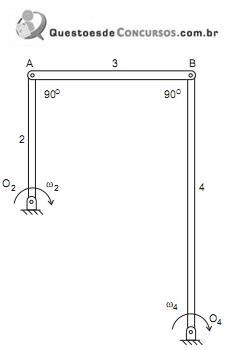

No mecanismo de quatro barras da figura, a barra O₂A é acionada por um motor acoplado ao mancal O₂ a uma velocidade angular constante ω₂. Considere a fase indicada na figura e que os comprimentos das barras paralelas sejam tais que O₄B = 2 O₂A. Nessas condições, as acelerações angulares α₃ e α₄ das barras 3 e 4 são tais que
No mecanismo de quatro barras da figura, a barra O₂A é acionada por um motor acoplado ao mancal O₂ a uma velocidade angular constante ω₂. Considere a fase indicada na figura e que os comprimentos das barras paralelas sejam tais que O₄B = 2 O₂A. Nessas condições, as acelerações angulares α₃ e α₄ das barras 3 e 4 são tais que- Aα₃ = 0 e α₄ acelera a barra 4.
- Bα₃ acelera a barra 3 e α₄ = 0.
- Cα₃ desacelera a barra 3 e α₄ = 0.
- Dα₃ desacelera a barra 3 e α₄ acelera a barra 4.
- Eα₃ acelera a barra 3 e α₄ desacelera a barra 4.
