A função de transferência de um sistema, após a aplicação de uma malha de realimentação, é dada pela seguinte função:

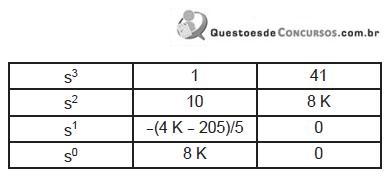

Em H(s), K é um parâmetro a ser calculado de tal forma que o sistema seja BIBO-estável. Para conseguir determinar as faixas de K que atendem a essa especificação, foi utilizado o Método de Routh-Hurwitz, cuja tabulação está a seguir.
Com base nesses dados, a faixa de valores de K que torna o sistema realimentado BIBO-estável é
Em H(s), K é um parâmetro a ser calculado de tal forma que o sistema seja BIBO-estável. Para conseguir determinar as faixas de K que atendem a essa especificação, foi utilizado o Método de Routh-Hurwitz, cuja tabulação está a seguir.Com base nesses dados, a faixa de valores de K que torna o sistema realimentado BIBO-estável é- A0 < K < 51.25
- B0 > K > - 51.25
- C0 < K < 5.125
- D-51.25 < K < 51.25
- E-5.125 < K < 51.25
