Questão de Engenharia Eletrônica — Sistemas de Controle — CESGRANRIO 2010
Engenharia EletrônicaSistemas de Controle
- Código
- cg033159
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS
- Ano
- 2010
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

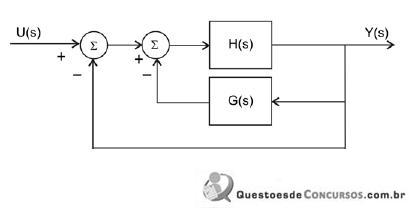

O controle de sistemas, muitas vezes, exige que o sinal de saída seja processado e adicionado à variável de entrada, o que é designado como realimentação de saída.Nessa perspectiva, considere o diagrama em blocos a seguir.
No diagrama, pode-se observar a existência de duas realimentações: uma unitária e uma através de um bloco com dinâmica. Suponha que:. o sistema original a ser controlado tenha sua função de transferência de ordem 3;. o bloco controlador, cuja função de transferência é G(s), seja de grau 2, isto é, sua função de transferência seja de segunda ordem.Tanto H(s) quanto G(s) são funções racionais polinomiais estritamente próprias. A máxima ordem possível para a função de transferência equivalente ao diagrama apresentado é
No diagrama, pode-se observar a existência de duas realimentações: uma unitária e uma através de um bloco com dinâmica. Suponha que:. o sistema original a ser controlado tenha sua função de transferência de ordem 3;. o bloco controlador, cuja função de transferência é G(s), seja de grau 2, isto é, sua função de transferência seja de segunda ordem.Tanto H(s) quanto G(s) são funções racionais polinomiais estritamente próprias. A máxima ordem possível para a função de transferência equivalente ao diagrama apresentado é- A1
- B2
- C3
- D5
- E6
