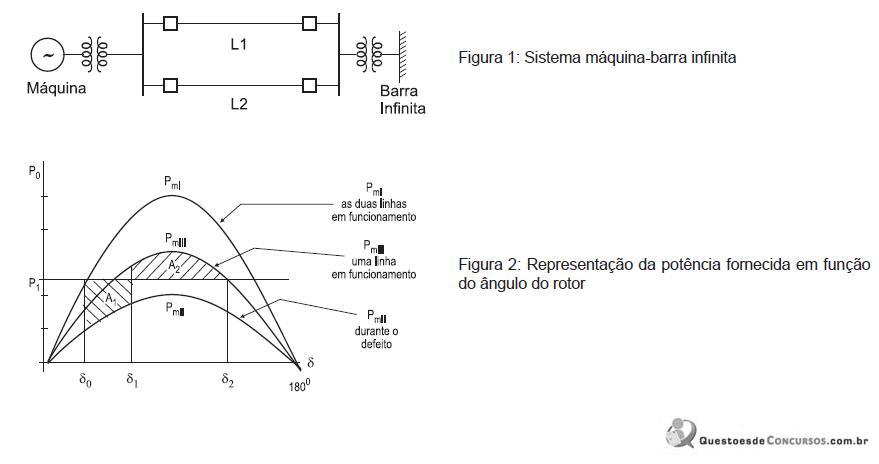

Considere a Figura 1 abaixo, representando um sistema dado por um gerador síncrono (máquina) conectado a uma barra infinita via duas linhas de transmissão idênticas (L1 e L2). A Figura 2 representa a curva
que determina a potência elétrica ativa (Pe), fornecida pelo gerador síncrono à barra infinita, em função do ângulo do rotor
Na figura 2, P1 representa a potência mecânica do rotor, e três estados sequenciais de operação do sistema são apresentados:. O sistema funcionando normalmente e a curva P x
determinada por
. O sistema funcionando durante um defeito (curto-circuito trifásico) na linha L2 e a curva
determinada por
. O sistema funcionando com apenas uma linha de transmissão (L1), após a atuação da proteção para isolar o defeito. Nesse caso, a curva
é determinada por
Considerando o critério das áreas aplicado ao sistema apresentado, conclui-se que,
que determina a potência elétrica ativa (Pe), fornecida pelo gerador síncrono à barra infinita, em função do ângulo do rotor Na figura 2, P1 representa a potência mecânica do rotor, e três estados sequenciais de operação do sistema são apresentados:. O sistema funcionando normalmente e a curva P x determinada por . O sistema funcionando durante um defeito (curto-circuito trifásico) na linha L2 e a curva determinada por . O sistema funcionando com apenas uma linha de transmissão (L1), após a atuação da proteção para isolar o defeito. Nesse caso, a curva é determinada por Considerando o critério das áreas aplicado ao sistema apresentado, conclui-se que,- Adurante o defeito, o rotor desacelera para fornecer uma potência elétrica menor ao sistema, devido ao curto-circuito.
- Bdurante o intervalo de tempo em que ocorre a falta, a potência mecânica sofre pequenas variações, devido à variação de potência elétrica no sistema.
- Cdurante o novo ponto de equilíbrio do sistema, com uma única linha em funcionamento, a potência elétrica fornecida pelo gerador será menor que a potência mecânica.
- Ddevido à saída da linha de transmissão (L2), após a falta, a capacidade de transmissão do sistema ficou comprometida.
- Epara o sistema ser considerado estável, o ângulo
é chamado ângulo crítico e determina o tempo máximo de atuação da proteção.
