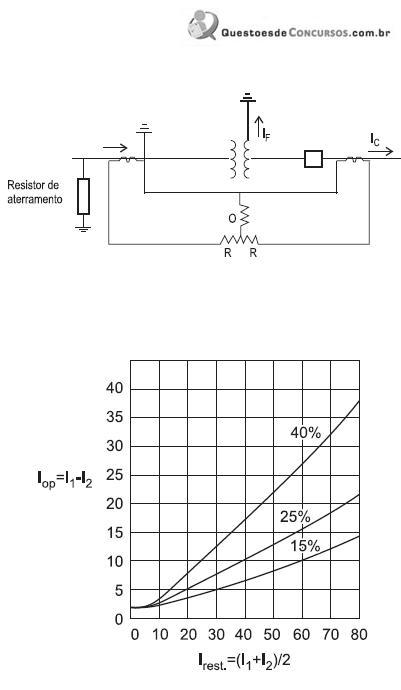

Considere o esquema apresentado na figura abaixo como um transformador submetido a um curto-circuito fase-terra e protegido por um relé diferencial, com sensibilidade determinada pela curva de 15%. O resistor de aterramento limita a corrente de falta
a 400 A. A corrente de carga
no instante da falta é de 500 A. Os TCs usados na proteção são idênticos e têm relação de transformação de corrente (RTC) de 400-5.
Nessas condições, conclui-se que o relé
a 400 A. A corrente de carga no instante da falta é de 500 A. Os TCs usados na proteção são idênticos e têm relação de transformação de corrente (RTC) de 400-5.Nessas condições, conclui-se que o relé- Airá atuar com uma corrente de operação de 3,5 A.
- Birá atuar, ainda que a corrente de restrição seja de 8,75 A.
- Cnão irá atuar e terá uma corrente de restrição de 6,75 A.
- Dsomente irá atuar para correntes de falta maiores que 400 A.
- Esomente atuaria se fosse utilizada a curva de 25%.
