Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — CESGRANRIO 2010
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- cg034258
- Banca
- CESGRANRIO
- Órgão
- IBGE
- Ano
- 2010
- Nível
- Superior
- Cargo
- Analista de Planejamento - Engenharia Elétrica

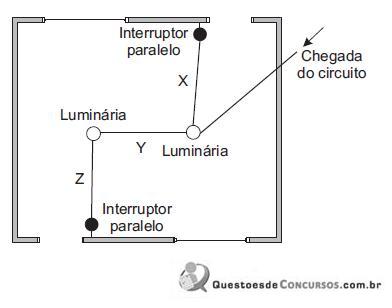

A planta baixa acima mostra o projeto elétrico no cômodo de uma casa. Em uma das luminárias, chega um circuito monofásico, composto de fase, neutro e terra, vindo de um outro ponto da casa. Para que as duas luminárias sejam comandadas simultaneamente por meio dos dois interruptores paralelos (Three-Way), conforme apresentados na planta, é necessário que nos trechos X, Y e Z da linha passem os seguintes condutores:- AX - fase, neutroY - fase, neutro e terraZ - fase, retorno
- BX - fase, retorno e retornoY - fase, neutro e terraZ - fase, retorno e retorno
- CX - fase, retorno e retornoY - fase, neutro, retorno e terraZ - fase, retorno
- DX - fase, retorno e retornoY - neutro, terra, retorno, retorno e retornoZ - retorno, retorno e retorno
- EX - fase, retorno e retornoY - neutro, terra, retorno e retornoZ - neutro, retorno e retorno
