Questão de Engenharia Eletrônica — Eletrônica de Potência na Engenharia Eletrônica — CESGRANRIO 2010
Engenharia EletrônicaEletrônica de Potência na Engenharia Eletrônica
- Código
- cg034282
- Banca
- CESGRANRIO
- Órgão
- IBGE
- Ano
- 2010
- Nível
- Superior
- Cargo
- Analista de Planejamento - Engenharia Elétrica

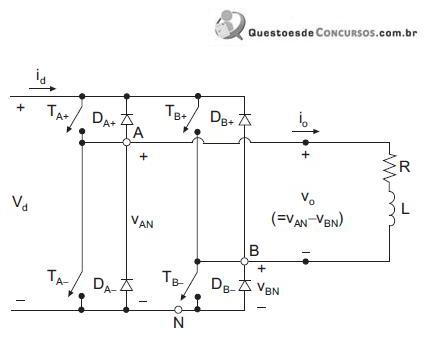

Considere um conversor em ponte ideal, conforme a figura acima. É correto afirmar que- Ao conversor apresenta fluxo de potência unidirecional.
- Bcaso o esquema de chaveamento seja PWM bipolar, são necessárias duas tensões de controle em que cada perna do conversor é acionada de forma independente.
- Ccaso o esquema de chaveamento seja PWM unipolar, a cada comutação das chaves, a tensão de saída alterna entre os valores
e 0 ou entre ?Vd e 0, dependendo do valor da única tensão de controle. - Dcaso o esquema de chaveamento seja o PWM bipolar, a relação entre a tensão de saída e a tensão de controle é linear.
- Ese a carga alimentada pelo conversor for puramente indutiva, os diodos em paralelo podem ser removidos do circuito.
