Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2010

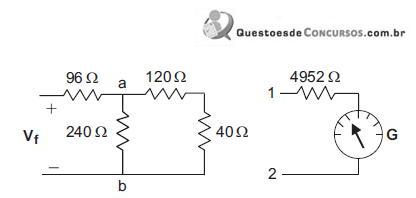

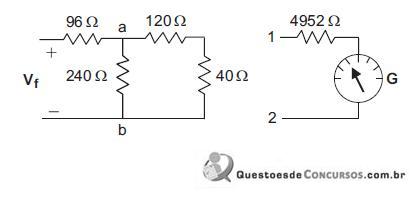

Nos circuitos da figura acima, é a tensão desconhecida de uma fonte que um técnico deseja medir. Ele dispõe de um galvanômetro G de bobina móvel, com resistência interna desprezível, e cujo ponteiro atinge a leitura máxima da escala quando a corrente na bobina é de 5 mA. Para identificar a tensão , o técnico resolveu improvisar, colocando uma resistência em série com o galvanômetro, conectando os pontos 1 e 2 aos pontos a e b, respectivamente.Para identificar a tensão , o técnico resolveu improvisar, colocando uma resistência em série com o galvanômetro, conectando os pontos 1 e 2 aos pontos a e b, respectivamente.O resultado mostrou que o ponteiro de G atingiu 80% do máximo da escala. A tensão , em volts, é

1. A60
2. B40
3. C35
4. D20
5. E15
