Questão de Engenharia Elétrica — Máquinas Elétricas — CESGRANRIO 2010

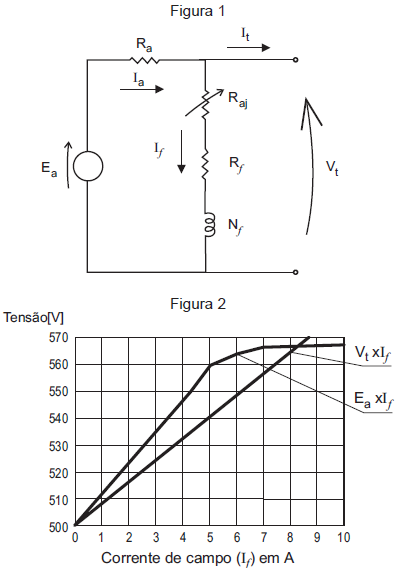

A figura 1 apresenta o modelo do gerador DC shunt que possui enrolamento de compensação contra a reação da armadura. A figura 2 apresenta a curva do ensaio de laboratório que fez o levantamento da tensão de armadura (EA) e da tensão terminal (VT), em função da corrente de campo If . O gerador possui as seguintes características:- resistência de armadura: Ra = 0,2Ω- resistência de ajuste: Raj variando de 0 a 150Ω- resistência de campo: Rf = 20Ω- número de espiras do enrolamento de campo: Nf = 1000 espirasEm suas condições normais de operação, a corrente campo (If ) pode ser considerada desprezível quando comparada com a corrente terminal (It ). Nessa perspectiva, para atender a uma carga que solicita do gerador uma corrente de 100 A, o valor aproximado para o qual Raj deve ser ajustada, em Ω , é

1. A75
2. B80
3. C85
4. D88
5. E92
