Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESGRANRIO 2010
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- cg034915
- Banca
- CESGRANRIO
- Órgão
- PETROQUÍMICA SUAPE
- Ano
- 2010
- Nível
- Superior
- Cargo
- Engenheiro de Equipamento Pleno - Eletricidade

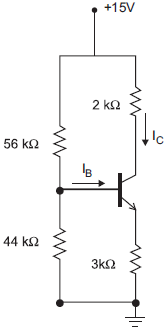

O circuito eletrônico da figura acima mostra um transistor NPN polarizado e operando na região ativa. O transistor tem, nessas condições, um ß = 100 e VBE = 0,6 V. O valor aproximado da corrente de coletor IC, em mA, é- A1,0
- B1,5
- C2,0
- D2,5
- E3,0
