Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2010

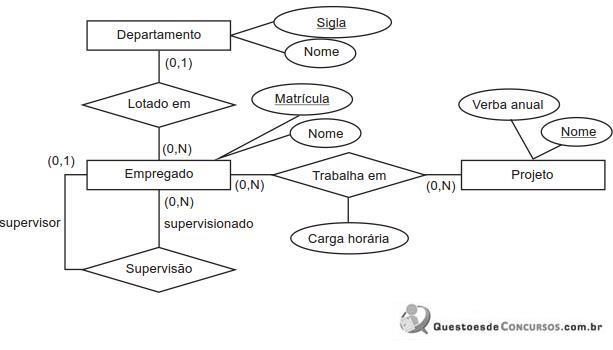

Considere o modelo conceitual de dados representado pelo diagrama de entidades e relacionamentos (DER) a seguir, na notação de Peter-Chen. Esse diagrama apresenta três relacionamentos: o primeiro é Lotado_em, que representa empregados lotados em departamentos; o segundo DER apresenta também o relacionamento Trabalha_em, que representa as associações dos empregados aos projetos em que trabalham e o terceiro relacionamento é Supervisão, que representa associação entre empregados e seus supervisionados. Os atributos identificadores de cada entidade estão sublinhados. A partir da análise do diagrama, NÃO se pode inferir que é possível

1. Adeterminar todos os empregados que não supervisionam outros empregados.
2. Bdeterminar que empregados não estão lotados em departamento algum.
3. Csaber qual o departamento em que E trabalha, dado um empregado E qualquer.
4. Dsaber quais os empregados de D que trabalham em P para um determinado projeto P e um determinado departa- mento D.
5. Esaber que há apenas um empregado que supervisiona todos os demais.
