Questão de Engenharia Mecânica — Sistemas Mecânicos — CESGRANRIO 2010
Engenharia MecânicaSistemas Mecânicos
- Código
- cg035918
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Superior
- Cargo
- Engenheiro Mecânico - Júnior

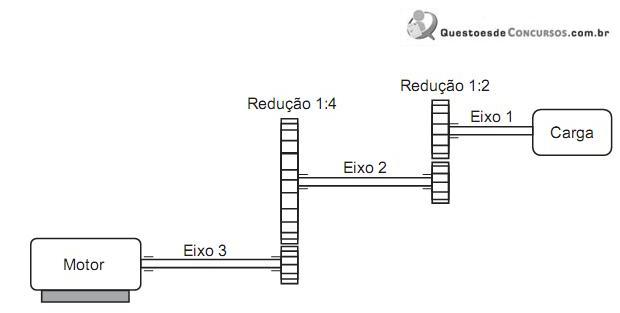

Um motor aciona uma carga através de um redutor com dois pares de engrenagens de dentes retos, conforme mostrado na figura acima. Os eixos 1, 2 e 3, sujeitos à torção pura, possuem o mesmo diâmetro, e seu material é elástico linear. Se a tensão principal máxima, no eixo 1, α₁ é e considerando a relação de transmissão dos dois pares de engrenagens, as tensões principais máximas atuantes, nos eixos 2 e 3, são, respectivamente, iguais a- Aα₁/2 e α₁/4
- Bα₁/2 e α₁/8
- Cα₁/4 e α₁/2
- Dα₁/4 e α₁/8
- Eα₁/8 e α₁/8
