Questão de Engenharia Mecânica — Sistemas Termomecânicos — CESGRANRIO 2010
Engenharia MecânicaSistemas Termomecânicos
- Código
- cg035924
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Superior
- Cargo
- Engenheiro Mecânico - Júnior

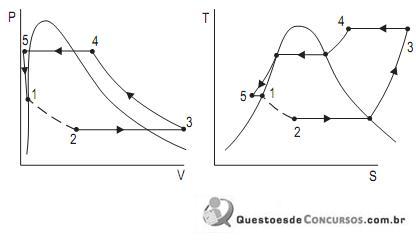

Em um processo industrial, uma substância pura atravessa uma sequência de cinco equipamentos dentre os quais trocadores de calor, compressor e válvula, formando um ciclo termodinâmico ideal, ilustrado nos diagramas pressão-volume específico e temperatura-entropia específica abaixo. As linhas cheias representam processosinternamente reversíveis e a linha pontilhada representa um processo irreversível e adiabático. Com base nessas informações, analise as afirmativas que se seguem.
I - O processo 1-2 representa a passagem da substância de trabalho por um estrangulamento.II - Os processos 5-1 e 3-4 são realizados com recebimento de calor de uma fonte externa.III - O conhecimento do valor da pressão no estado 3 e o da entalpia no estado 1 permitem a determinação do título no estado 2.Está correto o que se afirma em
I - O processo 1-2 representa a passagem da substância de trabalho por um estrangulamento.II - Os processos 5-1 e 3-4 são realizados com recebimento de calor de uma fonte externa.III - O conhecimento do valor da pressão no estado 3 e o da entalpia no estado 1 permitem a determinação do título no estado 2.Está correto o que se afirma em- AI, apenas.
- BI e II, apenas.
- CI e III, apenas.
- DII e III, apenas.
- EI, II e III.
