Questão de Engenharia Mecânica — Mecânica dos Sólidos — CESGRANRIO 2010

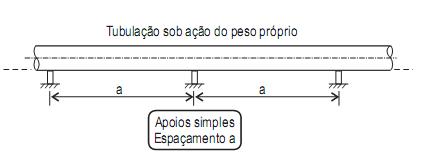

Uma tubulação deve ser instalada de modo que seus apoios sejam igualmente espaçados ao longo de seu comprimento, conforme mostrado na figura acima. Com base nessa premissa, o diagrama de momentos fletores entre quaisquer dois apoios é similar ao de uma viga e sujeita a uma carga uniformemente distribuída e

1. Asimplesmente apoiada em ambas as extremidades.
2. Bengastada em ambas as extremidades.
3. Cengastada em uma extremidade e apoiada na outra.
4. Dengastada em uma extremidade e livre na outra.
5. Eapoiada em uma extremidade e com rotação nula no centro.
