Questão de Engenharia Mecânica — Mecânica dos Fluidos — CESGRANRIO 2010
Engenharia MecânicaMecânica dos Fluidos
- Código
- cg036005
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Superior
- Cargo
- Engenheiro de Equipamento Júnior - Mecânica - Biocombustível

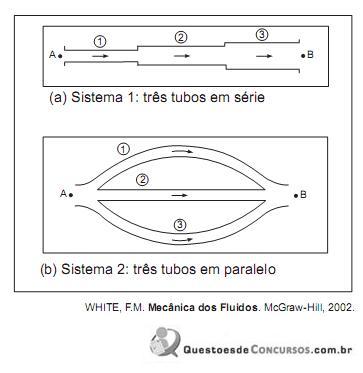

As figuras acima ilustram dois sistemas com múltiplos tubos. Com relação à vazão (Q) e à perda de carga (hp)dos dois sistemas, verifica-se que- ASistema 1: Q=Q₁ =Q₂=Q₃ ; hpA->B = hp₁+ hp₂+ hp₃.Sistema 2: Q=Q₁ +Q₂ +Q₃ ; hpA->B = hp₁= hp₂= hp₃.
- BSistema 1: Q=Q₁ +Q₂ +Q₃ ; hpA->B = hp₁= hp₂= hp₃Sistema 2: Q=Q₁ =Q₂ =Q₃ ; hpA->B = hp₁+ hp2+ hp₃.
- CSistema 1: Q=Q₁=Q₂ =Q₃ ; hpA->B = (hp₁+ hp₂+ hp₃)/3.Sistema 2: Q=(Q₁ +Q₂ +Q₃ )/3; hpA->B = hp₁= hp₂= hp₃
- DSistema 1: Q=(Q₁+Q₂ +Q₃ )/3; hpA->B = hp₁= hp₂= hp₃.Sistema 2: Q=Q₁ =Q₂ =Q₃ ; hpA->B = (hp₁+ hp₂+ hp₃)/3
- ESistema 1: Q=Q₁=Q₂=Q₃ ; hpA->B = hp1= hp₂= hp₃Sistema 2: Q=Q₁=Q₂ =Q₃ ; hpA->B = hp₁= hp₂= hp₃.
