Questão de Engenharia Mecânica — Mecânica dos Sólidos — CESGRANRIO 2010

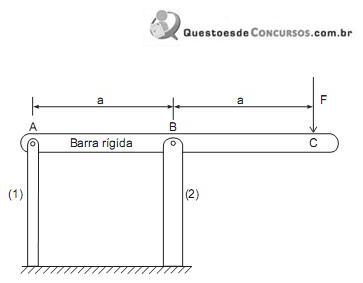

Considere a estrutura mostrada na figura acima, constituída de uma barra rígida ABC e de duas barras flexíveis, (1) e (2), de mesmo material, mesmo comprimento e áreas que obedecem à relação A₂ = 2A₁ . A estrutura sofre a ação de uma força F gradualmente crescente, atuante em C. Se o material utilizado na fabricação das barras flexíveis for dúctil, com tensão de escoamento σy (tração e compressão), ao se atingir esse valor de tensão na barra

1. A(1), a barra (2) apresentará uma tensão σ₂ < σy.
2. B(1), a barra (2) apresentará uma tensão σ₂ = σy/2
3. C(2), a barra (1) apresentará uma tensão σ₁ = σy.
4. D(2), a barra (1) apresentará uma tensão σ₁ = σy/2
5. E(2), a barra (1) apresentará uma tensão σ₁ > σy.
