Questão de Engenharia Química e Química Industrial — Modelagem, Controle e Instrumentação de Processos Químicos — CESGRANRIO 2010

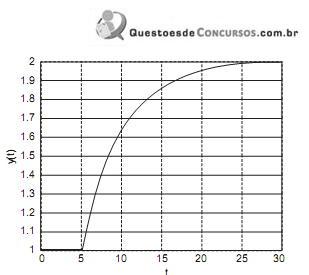

Funções de transferência de 1ª ordem com tempo morto são frequentemente empregadas na modelagem de processos para controle. Apresenta-se, ao lado, a simulação da resposta y(t) de um sistema representado por uma função desse tipo para um degrau de magnitude 0,5, aplicado na variável de entrada no tempo t = 0.Em função da resposta exibida para o degrau implementado, os parâmetros ganho estático, constante de tempo e tempo morto são, respectivamente,

1. A2, 5 e 0
2. B2, 5 e 5
3. C4, 10 e 0
4. D4, 10 e 5
5. E4, 25 e 0
