Questão de Mecânica — Processos de Fabricação Mecânica — CESGRANRIO 2010
MecânicaProcessos de Fabricação Mecânica
- Código
- cg037231
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico de Inspeção de Equipamentos e Instalações Júnior

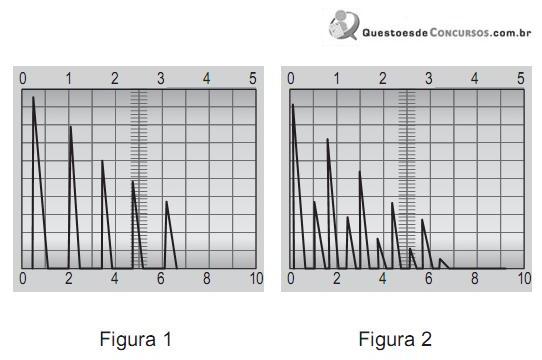

Um inspetor de ultrassom, ao inspecionar uma junta soldada pelo processo de solda por ponto, colocando o transdutor sobre o ponto de solda, caso a peça esteja soldada corretamente, deve encontrar como resultado o ecograma apresentado na Figura 1.
Caso o inspetor encontre como resultado do ensaio o ecograma da Figura 2, a junta soldada apresenta o(s) seguinte(s) defeito(s):
Caso o inspetor encontre como resultado do ensaio o ecograma da Figura 2, a junta soldada apresenta o(s) seguinte(s) defeito(s):- Aunião em uma área menor e zona de fusão com espessura menor.
- Bunião em uma área menor.
- Czona de fusão com espessura menor.
- Dzona de fusão com espessura maior.
- Eausência total de união.
