Questão de Física — Circuitos Elétricos e Leis de Kirchhoff — CESGRANRIO 2010
FísicaCircuitos Elétricos e Leis de Kirchhoff
- Código
- cg037249
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico de Inspeção de Equipamentos e Instalações Júnior

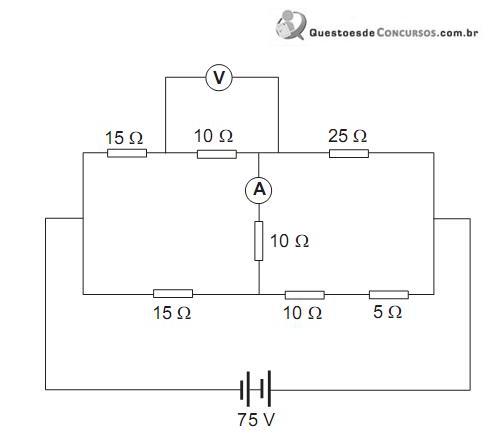

O esquema abaixo representa um circuito com uma fonte de força eletromotriz 75 V e resistência interna desprezível, no qual há resistores de 5Ω , 10Ω , 15Ω e 25Ω.
Sendo A um amperímetro e V um voltímetro, ambos ideais, as respectivas leituras, em ampères e em volts, que esses aparelhos fornecem, são
Sendo A um amperímetro e V um voltímetro, ambos ideais, as respectivas leituras, em ampères e em volts, que esses aparelhos fornecem, são- A0 e 25
- B2 e 15
- C0 e 15
- D2 e 25
- E0 e 20
