Questão de Mecânica — Processos de Fabricação Mecânica — CESGRANRIO 2010

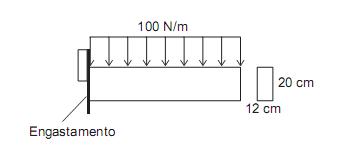

Uma viga de 2 metros de comprimento encontra-se engastada em uma de suas extremidades, como ilustrado acima. Sabendo que a viga foi construída em aço SAE 1045, a sua seção transversal tem dimensões tem 12 x 20 cm e a viga está submetida a um carregamento uniformemente distribuído de 100 N/m ao longo de todo o seu comprimento, a tensão de tração a que essa viga está submetida no ponto de engastamento é de

1. A25 KPa
2. B50 KPa
3. C75 KPa
4. D85 KPa
5. E95 KPa
