Questão de Eletrônica — Eletrônica Digital — CESGRANRIO 2010

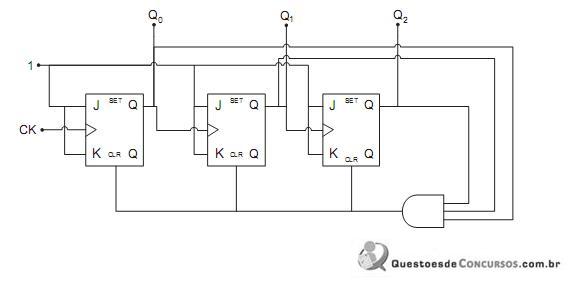

Considere o circuito abaixo, no qual as entradas CLR dos FLIP-FLOPS são acionados com nível lógico 1 e a mudança de estados dos FLI-FLOPS ocorrem na transição de descida do clock.Com base nesses dados, este circuito implementa um

1. Aregistrador de deslocamento.
2. Bcontador assíncrono decrescente módulo 7.
3. Ccontador assíncrono crescente módulo 8.
4. Dcontador síncrono crescente módulo 7
5. Econtador assíncrono crescente módulo 7.
