Questão de Eletrônica — Eletrônica Digital — CESGRANRIO 2010
EletrônicaEletrônica Digital
- Código
- cg037457
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Eletrônica

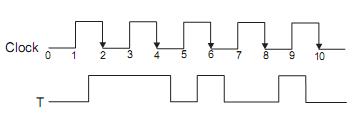

O diagrama de tempos abaixo mostra o clock e a variação da entrada de um FLIP-FLOP tipo T mestre-escravo, acionado na transição de descida do clock.
Em relação à saída Q não invertida do FLIP-FLOP, analise as afirmações a seguir.I - A saída acompanhará o nível lógico da entrada T.II - Se Q=0 no instante inicial, então Q=1 entre 2 e 4 segundos.III - Se Q=0 no instante inicial, então Q=0 acima de 9 segundos.IV - Se Q=1 no instante inicial, então Q=0 acima de 6 segundos.Está correto APENAS o que se afirma em
Em relação à saída Q não invertida do FLIP-FLOP, analise as afirmações a seguir.I - A saída acompanhará o nível lógico da entrada T.II - Se Q=0 no instante inicial, então Q=1 entre 2 e 4 segundos.III - Se Q=0 no instante inicial, então Q=0 acima de 9 segundos.IV - Se Q=1 no instante inicial, então Q=0 acima de 6 segundos.Está correto APENAS o que se afirma em- AI.
- BIV.
- CII e IV.
- DIII e IV.
- EII, III e IV.
