Questão de Eletrônica — Eletrônica Analógica — CESGRANRIO 2010
EletrônicaEletrônica Analógica
- Código
- cg037463
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Eletrônica

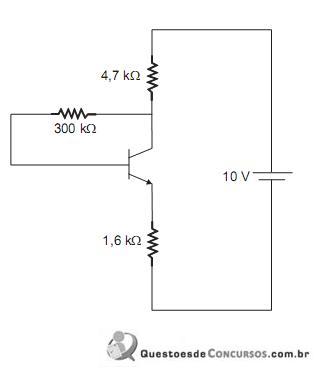

O transistor do circuito acima tem tensão de condução base-emissor Vbe=0,7V e ganho de corrente β = 100. Nessas condições, as correntes de base e de coletor e a tensão de coletor valem, respectivamente,- A10 µA, 1mA e 5,3V
- B15,9µA, 1,59mA e 2,53V
- C21,3 µA, 2,13mA e 10V
- D33,3 µA, 3,3mA e 10V
- E62,5 µA, 6,25mA e 10V
