Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2010
EletricidadeEquipamentos Elétricos
- Código
- cg037484
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Elétrica

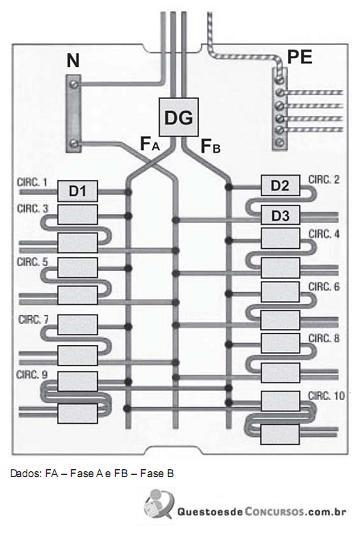

A figura acima mostra o desenho esquemático de um quadro de distribuição, de acordo com os dispositivos de proteção instalados. Os indicados por DG, D1, D2 e D3 são, respectivamente,- Adisjuntor bifásico, disjuntor monofásico, disjuntor monofásico e dispositivo de proteção a corrente diferencial-residual.
- Bdisjuntor bifásico, disjuntor monofásico, disjuntor monofásico e dispositivo de proteção contra surtos.
- Cdisjuntor bifásico, dispositivo de proteção a corrente diferencial-residual, dispositivo de proteção a corrente diferencial-residual e dispositivo de proteção a corrente diferencial-residual.
- Ddisjuntor monofásico, disjuntor monofásico, dispositivo de proteção a corrente diferencial-residual e disjuntor monofásico.
- Edispositivo de proteção a corrente diferencial-residual, dispositivo de proteção a corrente diferencial-residual, dispositivo de proteção a corrente diferencial-residual e dispositivo de proteção a corrente diferencial-residual.
