Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2010

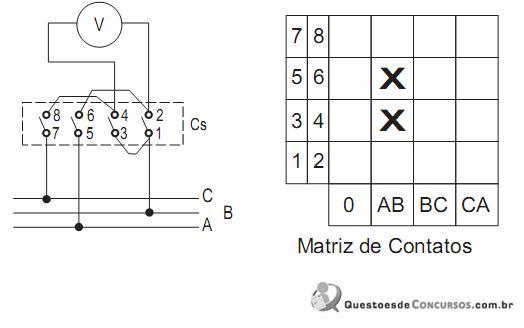

O esquema mostrado acima corresponde a uma chave comutadora de 4 posições, para efetuar as leituras das tensões nas fases AB, BC e CA, e posição Zero sem leitura de um voltímetro instalado em um quadro de distribuição de energia. Com a chave na posição AB, somente os contatos 34 e 56 estarão fechados, e os demais contatos abertos, conforme mostrado na matriz de contatos, de maneira que, pela interligação entre 1 e 3, a tensão da fase B chega ao voltímetro, assim como 2 e 6 levam a fase A ao voltímetro. Para que se obtenham as leituras nas fases BC e CA, independente da ordem, os contatos que deverão estar fechados serão

1. A[BC] 34 , 78 e [CA] 12 , 56
2. B[BC] 56 , 78 e [CA] 34 , 12
3. C[BC] 12 , 78 e [CA] 56 , 78
4. D[BC] 12 , 34 e [CA] 34 , 78
5. E[BC] 12 , 56 e [CA] 12 , 34
