Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2010

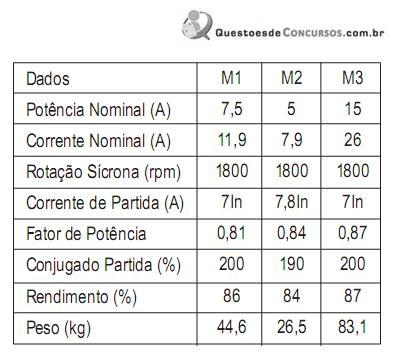

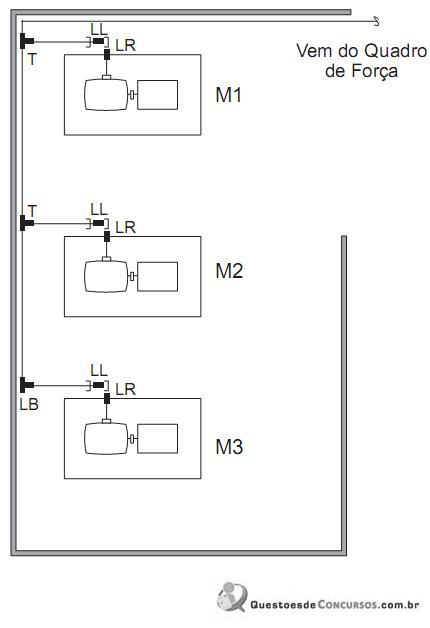

Para a instalação dos três motores, M1, M2 e M3, mostrada acima, será utilizado condutor de cobre unipolar classe 0,6/1 kV, isolação em PVC, seção 4 mm² . Todos os motores são trifásicos, funcionando em rede de 60 Hz, sob tensão de 380 V. Deseja-se instalar o quadro de força tomando como referência a distância entre este e o motor M3. O comprimento máximo em que pode ser instalado o quadro de força, em relação ao motor M3, para que a queda de tensão no circuito de alimentação do motor M3 seja de 3%, será de Adotar: ( √3 = 1,73,Resistividade do cobre = ¹/₅₆ Ω.mm²/m_

1. A45 < Lmax < 59 m
2. B61 < Lmax < 72 m
3. C74 < Lmax < 83 m
4. D85 < Lmax < 98 m
5. E100 < Lmax < 117 m
