Questão de Eletricidade — Instalações Elétricas em Eletricidade — CESGRANRIO 2010

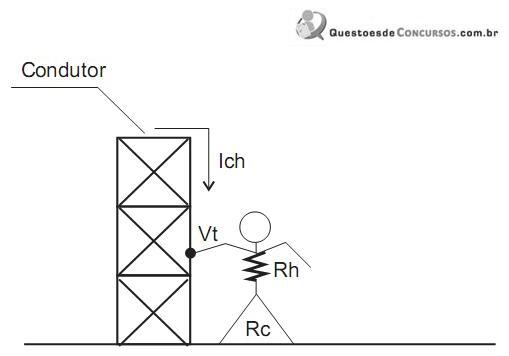

A figura acima representa estrutura metálica em determinada refinaria onde um condutor sob tensão V perde a isolação e encosta na mesma, assim permanecendo. Um operador toca na estrutura com uma das mãos e imediatamente uma corrente de choque Ich percorre o seu corpo, drenando posteriormente, através dos seus pés, para a terra. Sabe-se que a resistência do corpo humano (Rh) pode ser considerada de valor 1000 Ω, a resistência por pé do operador pode ser considerada como 40Ωcm² e a área superficial por pé do operador é igual a 10 cm². Para uma corrente de choque Ich de 600mA fluindo para terra através do operador, este ficará submetido a uma tensão de toque de

1. A1.320 V
2. B840 V
3. C720 V
4. D620 V
5. E420 V
