Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2010
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- cg037518
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Elétrica - Biocombustível

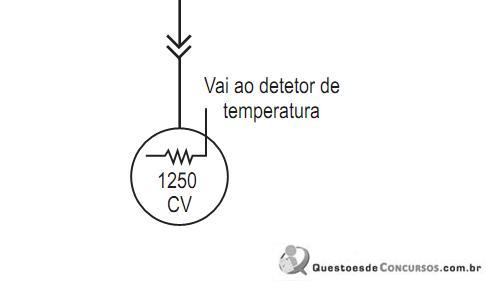

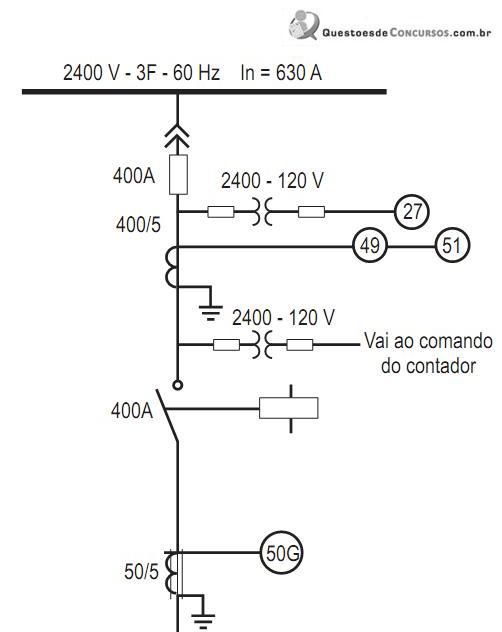

O diagrama unifilar mostrado acima corresponde a uma unidade de biodiesel na qual um motor de indução de 1250CV possui como elementos de proteção, os relés 27, 49, 51 e 50G, conforme padronização para paineis elétricos de média tensão. A ordem de descrição desses dispositivos corresponde, respectivamente, à denominação de relé- Asobretensão, térmico, sobrecorrente instantâneo e proteção diferencial.
- Bsobretensão, desbalanceamento de corrente de fase, proteção diferencial e sobrecorrente temporizado de terra.
- Csubtensão, térmico, sobrecorrente instantâneo e sobrecorrente temporizado de terra.
- Dsubtensão, térmico, sobrecorrente temporizado e sobrecorrente instantâneo de terra.
- Etérmico, subtensão, desbalanceamento de fase e sobrecorrente instantâneo de terra.
