Questão de Eletricidade — Eletrônica — CESGRANRIO 2010

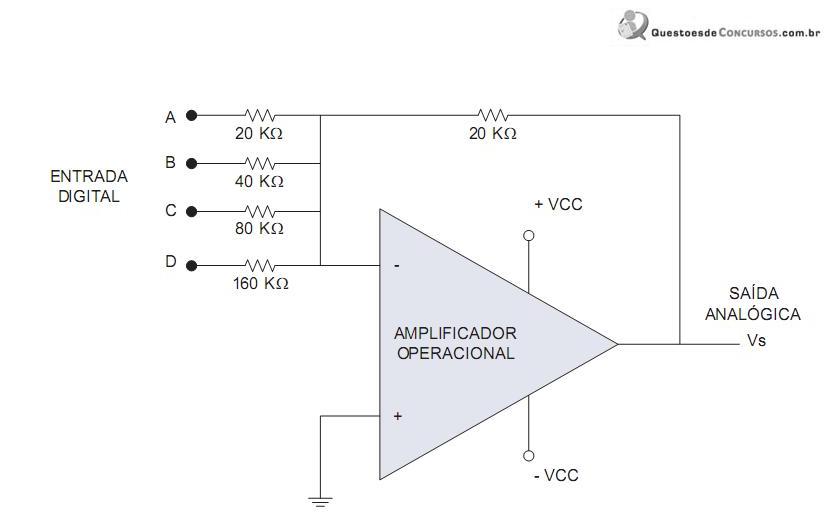

O circuito acima representa um Conversor Digital-Analógico, usando um amplificador operacional, devidamente polarizado com + VCC e –VCC. Os 4 bits da entrada são representados por A B C D e recebem sinais no código BCD 8421. O nível lógico “1”, usado no conversor, é representado por uma tensão contínua de 5 volts e o nível “0” por 0 volts. Qual é, em volts, a tensão na saída Vs, quando a entrada digital vale “0 1 0 0”?

1. A- 2,5
2. B- 5,0
3. C- 10,0
4. D- 15,0
5. E- 20,0
