Questão de Eletrônica — Eletrônica Analógica — CESGRANRIO 2010
EletrônicaEletrônica Analógica
- Código
- cg037520
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Elétrica - Biocombustível

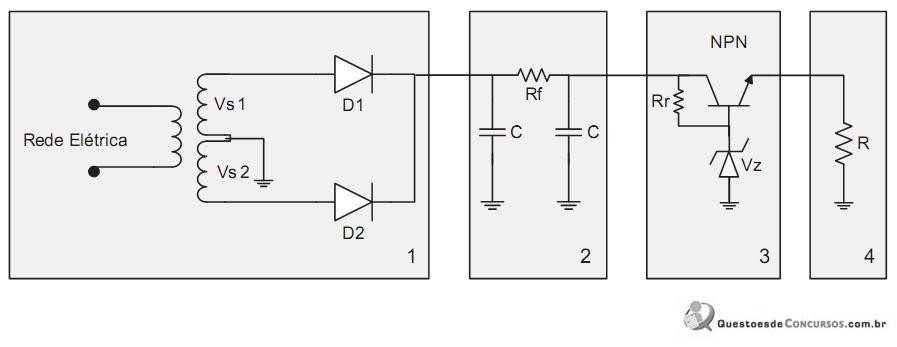

O circuito acima é subdividido em quatro trechos principais (1, 2, 3, 4). Cada um dos quatro módulos tem função específica, sendo responsáveis pela transformação da forma de onda da origem (1) ao destino (4).Qual a função de cada um desses módulos (1, 2, 3, 4)?- A1 - Retificador de onda completa controlado2 - Filtro indutivo3 - Regulador4 - Carga resistiva
- B1 - Retificador de onda completa2 - Filtro π -capacitivo3 - Regulador transistorizado4 - Carga resistiva
- C1 - Retificador de meia-onda2 - Filtro ativo3 - Regulador4 - Carga resistiva
- D1 - Retificador ponte2 - Filtro π -indutivo3 - Regulador4 - Carga RC
- E1 - Retificador ponte controlado2 - Filtro ativo3 - Regulador4 - Carga resistiva
