Questão de Eletricidade — Eletrônica — CESGRANRIO 2010
EletricidadeEletrônica
- Código
- cg037521
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Elétrica - Biocombustível

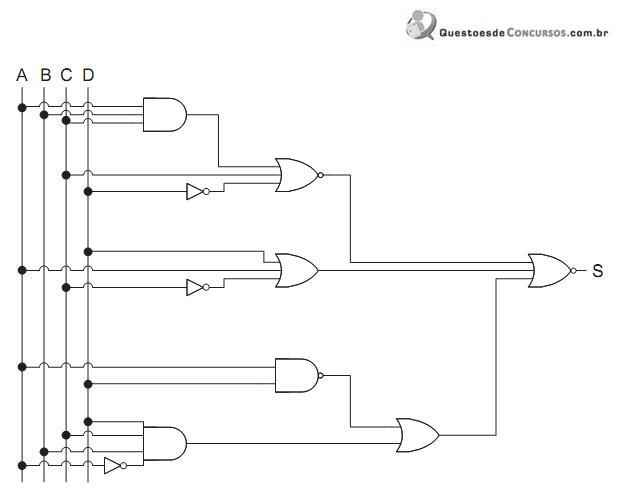

O diagrama lógico acima, alimentado por quatro barras de sinais A, B, C, D, representa parte do circuito de acionamento e controle de uma planta elétrica de uma refinaria de petróleo. Qual a representação da saída S do diagrama lógico?- A(ABC) + C + D + (AD) + A.B.C.D
- BA + C + (AD) + A. B. D
- C
- D
- E(A.B.C) + C + D + A + C D + (A.D) + A.B.C.D
