Questão de Eletricidade — Instrumentos e Medições elétricas — CESGRANRIO 2010
EletricidadeInstrumentos e Medições elétricas
- Código
- cg037522
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Elétrica - Biocombustível

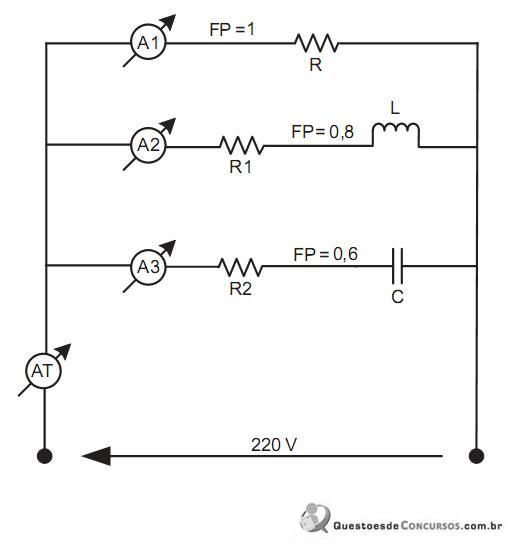

No circuito mostrado acima, todos os componentes são ideais. Os amperímetros estão calibrados para medir valor eficaz de senoide, sendo a indicação de A1=10 A, de A2 = 20 A e de A3 = 10 A. A carga resistiva tem um fator de potência FP = 1, a carga com característica indutiva tem um fator de potência FP = 0,8 e a carga com característica capacitiva tem um fator de potência FP = 0,6, também indicados no circuito.Qual a corrente total indicada pelo amperímetro AT?- AAT = 40,0 A
- BAT = 50,0 A
- C9,8 A < AT < 20,2 A
- D31,5 A < AT < 33,5 A
- E40,5 A < AT < 49,5 A
