Questão de Física — Circuitos Elétricos e Leis de Kirchhoff — CESGRANRIO 2010

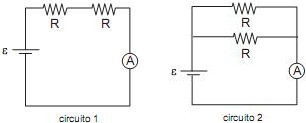

Para determinar a resistência interna de uma bateria real de força eletromotriz e = 60 V, foram utilizados dois resistores ôhmicos, cada um com resistência elétrica R. Um amperímetro A, de resistência interna desprezível, foi utilizado para medição da corrente elétrica. Para os circuitos 1 e 2, ilustrados na figura abaixo, o amperímetro registrou, respectivamente, 0,20 A e 0,70 A.O valor, em ohms, da resistência interna da bateria está entre

1. A0,0 e 1,0
2. B1,0 e 2,0
3. C10 e 20
4. D40 e 60
5. E70 e 90
