Questão de Eletricidade — Instrumentos e Medições elétricas — CESGRANRIO 2010
EletricidadeInstrumentos e Medições elétricas
- Código
- cg037738
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Elétrica

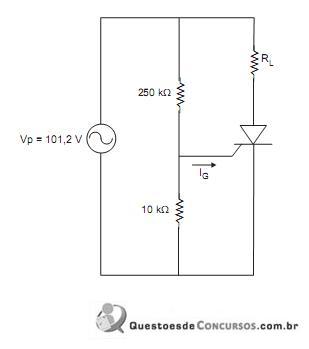

No circuito abaixo, a fonte CA tem tensão de pico Vp = 101,2 V e o SCR tem corrente de gatilho com disparo IGT = 140μ A e tensão de gatilho de condução VGT = 0,6V.
Então, dado que sen(15°) = 0,26, o valor do ângulo de disparo do SCR é
Então, dado que sen(15°) = 0,26, o valor do ângulo de disparo do SCR é- A15°
- B30°
- C45°
- D60°
- E90°
