Questão de Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2010
MecânicaDesenho Técnico Mecânico
- Código
- cg037741
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2010
- Nível
- Médio
- Cargo
- Técnico de Projetos, Construção e Montagem Júnior - Elétrica

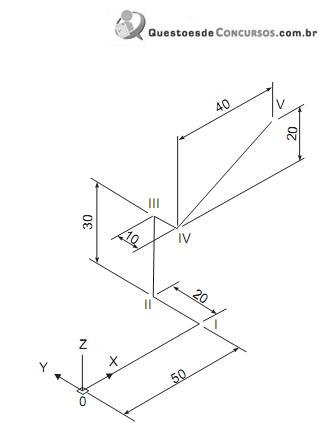

Um desenhista técnico, operando o programa AutoCAD, fez a 3D polyline, mostrada no desenho isométrico acima. Para tal, ele, além das coordenadas do ponto inicial “0”, digitou as demais, conforme a tabela a seguir.PONTO COORDENADASABSOLUTASI 0, 50,0II 50, 20, 0III 50, 30, 20IV 30, 20 -10V 90,10,50Considerando que o ponto “0” possui coordenadas (0,0,0) e, com base nas cotas apresentadas no desenho acima, estão corretas APENAS as coordenadas dos pontos- AI e III.
- BI e IV.
- CII e IV.
- DII e V.
- EIII e V.
