Questão de Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2010

MecânicaDesenho Técnico Mecânico
Código
cg037840
Banca
CESGRANRIO
Órgão
Petrobras
Ano
2010
Nível
Médio
Cargo
Técnico de Projetos, Construção e Montagem Júnior - Mecânica

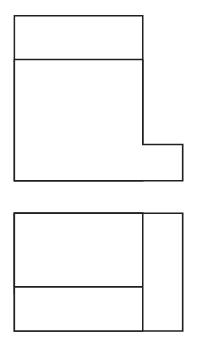

Imagem 014.jpgO desenho técnico acima mostra as vistas frontal e superior de uma peça, em primeiro diedro. Com base nestas vistas, a vista lateral esquerda é mostrada em
  1. AImagem 015.jpg
  2. BImagem 016.jpg
  3. CImagem 017.jpg
  4. DImagem 018.jpg
  5. EImagem 019.jpg
Revelar gabarito e comentário

GabaritoB — [imagem]

Link permanente: /questoes/cg037840
